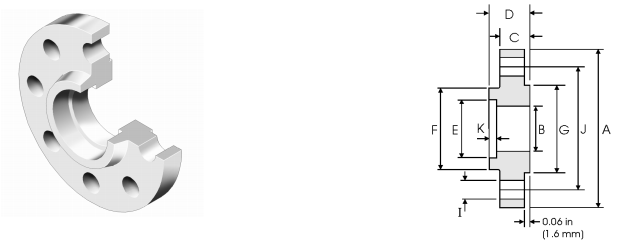

ANSI 150LB SW 承插法蘭屬于美標法蘭標準體系。是美標法蘭(又稱ANSI法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是ANSI 150LB SW 承插法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。
|
ANSI 150LB SW 承插法蘭 |
|||||||||||||
|
壓力 |
尺寸 |
外徑 |
小內徑 |
厚度 |
總高 |
大內徑 |
深度 |
臺頸 |
水線 |
孔數 |
孔徑 |
中心距 |
單重 |
|
ANSI 150LB SW 承插 |
1/2 |
88.9 |
15.7 |
11.2 |
15.7 |
22.4 |
9.6 |
30.2 |
35.1 |
4 |
15.7 |
60.5 |
需詢價時商議 |
|
3/4 |
98.6 |
20.8 |
12.7 |
15.7 |
27.7 |
11.1 |
38.1 |
42.9 |
4 |
15.7 |
69.9 |
||
|
1 |
108 |
26.7 |
14.2 |
17.5 |
34.5 |
12.7 |
49.3 |
50.8 |
4 |
15.7 |
79.3 |
||
|
1-1/4 |
117.3 |
35.1 |
15.7 |
20.6 |
43.2 |
14.2 |
58.7 |
63.5 |
4 |
15.7 |
88.9 |
||
|
1-1/2 |
127 |
40.9 |
17.5 |
22.3 |
49.5 |
15.7 |
65 |
73.15 |
4 |
15.7 |
98.6 |
||
|
2 |
152.4 |
52.6 |
19.1 |
25.4 |
62 |
17.5 |
77.7 |
91.9 |
4 |
19.1 |
120.7 |
||
|
2-1/2 |
177.8 |
627 |
22.4 |
28.4 |
74.7 |
19 |
90.4 |
104.6 |
4 |
19.1 |
139.7 |
||
|
3 |
190.5 |
78 |
23.9 |
30.2 |
90.7 |
20.6 |
108 |
127 |
4 |
19.1 |
152.4 |
||
