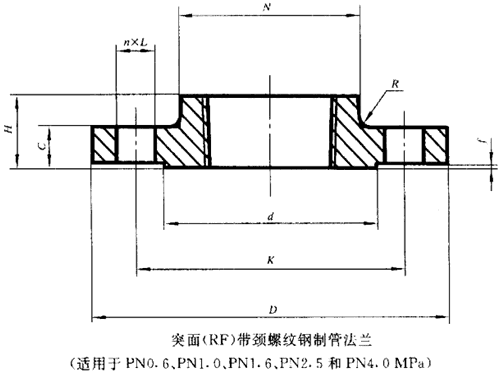

GB/T 9114 PN0.6 Th螺紋法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9114 PN0.6 Th螺紋法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。
|
壓力 |
通徑 |
鋼管外徑 |
法蘭外徑 |
中心徑 |
孔徑 |
孔數 |
孔螺紋 |
水線徑 |
水線高 |
盤厚 |
總高 |
法蘭頸 |
R |
|
PH |
DN |
A |
D |
K |
L |
n |
|
d |
￡ |
C |
H |
N |
R |
|
PN0. 6 |
10 |
17.2 |
75 |
50 |
11 |
4 |
M10 |
33 |
2 |
12 |
20 |
25 |
3 |
|
15 |
21.3 |
80 |
55 |
11 |
4 |
M10 |
38 |
2 |
12 |
20 |
30 |
3 |
|
|
20 |
26.9 |
90 |
65 |
11 |
4 |
M10 |
48 |
2 |
14 |
24 |
40 |
4 |
|
|
25 |
33.7 |
100 |
75 |
11 |
4 |
M10 |
58 |
2 |
14 |
24 |
50 |
4 |
|
|
32 |
42.4 |
120 |
90 |
14 |
4 |
M12 |
69 |
2 |
16 |
26 |
60 |
5 |
|
|
40 |
48.3 |
130 |
100 |
14 |
4 |
M12 |
78 |
2 |
16 |
26 |
70 |
5 |
|
|
50 |
60.3 |
140 |
110 |
14 |
4 |
M12 |
88 |
|
16 |
28 |
80 |
5 |
|
|
65 |
76. 1 |
160 |
130 |
14 |
4 |
M12 |
108 |
2 |
16 |
32 |
100 |
6 |
|
|
80 |
88.9 |
190 |
150 |
18 |
4 |
M16 |
124 |
2 |
18 |
34 |
110 |
6 |
|
|
100 |
114.3 |
210 |
170 |
18 |
4 |
M16 |
144 |
2 |
18 |
40 |
130 |
6 |
|
|
125 |
139.7 |
240 |
200 |
18 |
8 |
M16 |
174 |
2 |
18 |
44 |
160 |
6 |
|
|
150 |
168.3 |
265 |
225 |
18 |
8 |
M16 |
199 |
2 |
20 |
44 |
185 |
8 |
