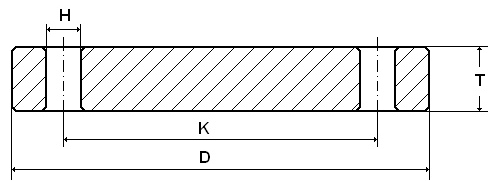

SABS 1123 1600/8 BL盲板法蘭屬于SABS法蘭標準體系。是SABS法蘭(又稱SABS法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是SABS 1123 1600/8 BL盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。
|
壓力 |
通徑 |
外徑 |
中心距 |
孔徑 |
孔數 |
BL盤厚 |
FF單重 |
|
PN |
DN |
D |
k |
H |
No. |
T |
KG |
|
Nominal pressure 1600 kPa |
10 |
90 |
60 |
14 |
4 |
10 |
0.45 |
|
15 |
95 |
65 |
14 |
4 |
10 |
0.51 |
|
|
20 |
105 |
75 |
14 |
4 |
10 |
0.63 |
|
|
25 |
115 |
85 |
14 |
4 |
10 |
0.77 |
|
|
32 |
140 |
100 |
18 |
4 |
10 |
1.13 |
|
|
40 |
150 |
110 |
18 |
4 |
10 |
1.31 |
|
|
50 |
165 |
125 |
18 |
4 |
12 |
1.92 |
|
|
65 |
185 |
145 |
18 |
4 |
12 |
2.44 |
|
|
80 |
200 |
160 |
18 |
8 |
14 |
3.23 |
|
|
100 |
220 |
180 |
18 |
8 |
14 |
3.96 |
|
|
125 |
250 |
210 |
18 |
8 |
16 |
5.91 |
|
|
150 |
285 |
240 |
22 |
8 |
18 |
8.59 |
|
|
175 |
315 |
270 |
22 |
8 |
20 |
11.77 |
|
|
200 |
340 |
295 |
22 |
12 |
22 |
14.90 |
|
|
*225 |
370 |
325 |
22 |
12 |
22 |
17.79 |
|
|
250 |
405 |
355 |
26 |
12 |
25 |
24.05 |
|
|
300 |
460 |
410 |
26 |
12 |
28 |
35.15 |
|
|
350 |
520 |
470 |
26 |
16 |
30 |
48.05 |
|
|
400 |
580 |
525 |
26 |
16 |
35 |
70.31 |
|
|
450 |
640 |
585 |
26 |
20 |
40 |
97.75 |
|
|
500 |
715 |
650 |
33 |
20 |
40 |
120.80 |
